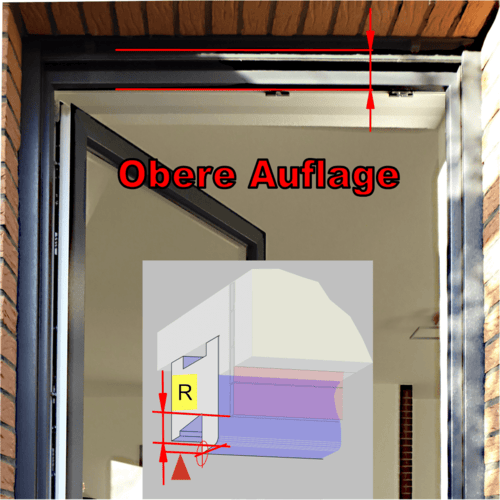

Messen Sie vom Fensterrahmen bis zum Rolladenpanzer.
DT-FB Flache Fliegengittertür | Falzprofil | Für Türen mit Wetterschenkel | Fertigelement
Flache Fliegengittter-Falztür, montagefertig, für Türen mit Wetterschenkel, Auch für einseitige Abdeckung von Doppeltüren.
- nur 12 mm Platzbedarf
- stabiles Falzprofil
- 100% dicht mit Bürsten
Konfigurierbar in folgenden Rahmenfarben:
Downloads
Configure DT-FB Flache Fliegengittertür | Falzprofil | Für Türen mit Wetterschenkel | Fertigelement
PLATZVERHÄLTNISSE PRÜFEN
Achtung!

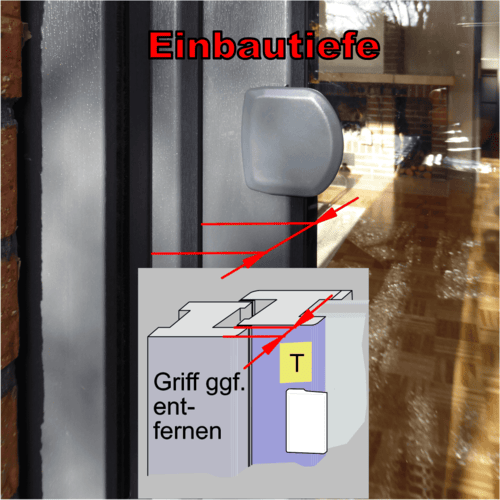

Einbautiefe bei geschlossener Tür prüfen
Vorstehende Teile Beachten!
Dieses Produkt ist nicht kompatibel
Kontaktieren Sie unseren technischen Service
Dieses Produkt ist nicht kompatibel
Es ist ein zusätzliches Verbreiterungsprofil notwendig!
Wählen Sie in den Optionen das Bürstenprofil an!
Beachten Sie in der Aufmaßanleitung, die Bestellhöhe mit Bürstenprofil!
Maße
Bestellbreite ermitteln:
- Messen Sie die Breite, das Maß ist mit B1 angegeben. Achtung: Hier nicht das lichte Maß nehmen, sondern außen ab Beginn der ebenen Fläche messen, siehe Maßpunkte in der Zeichnung!
Wichtig! Türrahmen können verzogen sein - mehrere Stellen messen und das größte Maß annehmen
- Bestellbreite berechnen:
B1 + min. 24 mm = Bestellmaß Breite (Mindestauflage)

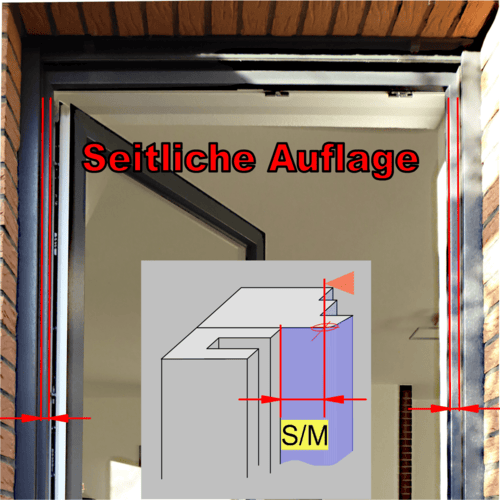

bei ausreichend seitlicher Auflage kann mehr zugerechnet werden, max. 30 mm.

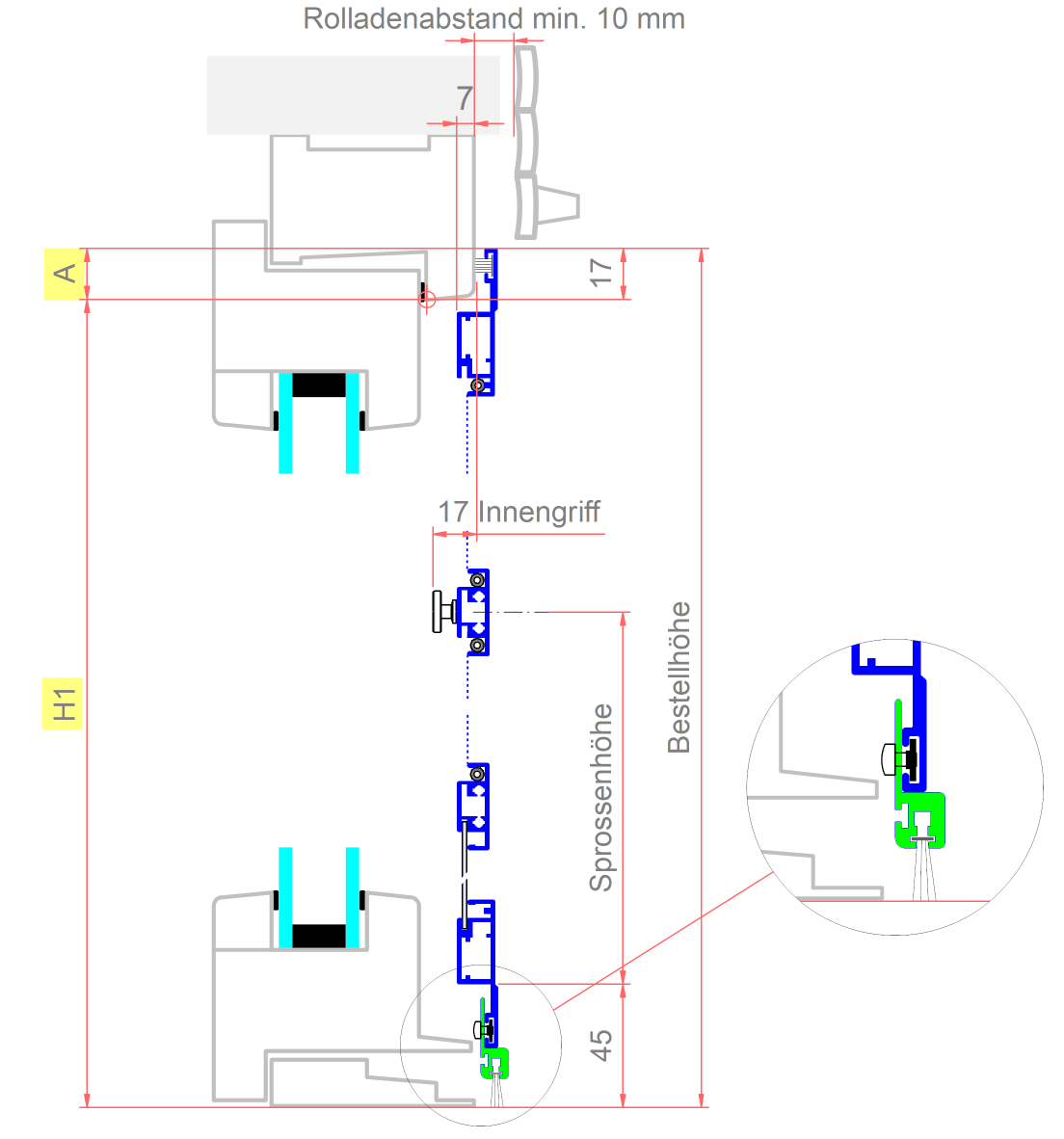

Bestellhöhe ermitteln:
Fall 1 - Falzprofil umlaufend
-
Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H1 angegeben.
-
Bestellmaß Höhe berechnen:
H1 + 17 mm= Bestellmaß Höhe
Optionen
Aussenansicht
Aussenansicht
Aussenansicht
Aussenansicht
Aussenansicht
Aussenansicht
Aussenansicht
Material
schwarz
grau
Hi-Trans
Polltex
Edelstahl-Ultra
Edelstahl-Natur
schwarz/PET
(oberes Gewebefeld mit schwarzem Fiberglasgewebe / unteres Gewebefeld mit PET-Screen Haustiergewebe)
Hi-Trans/Pet
(oberes Gewebefeld mit Hi-Trans / unteres Gewebefeld mit PET-Screen Haustiergewebe)
Kennzeichnung
Maße geprüft?
