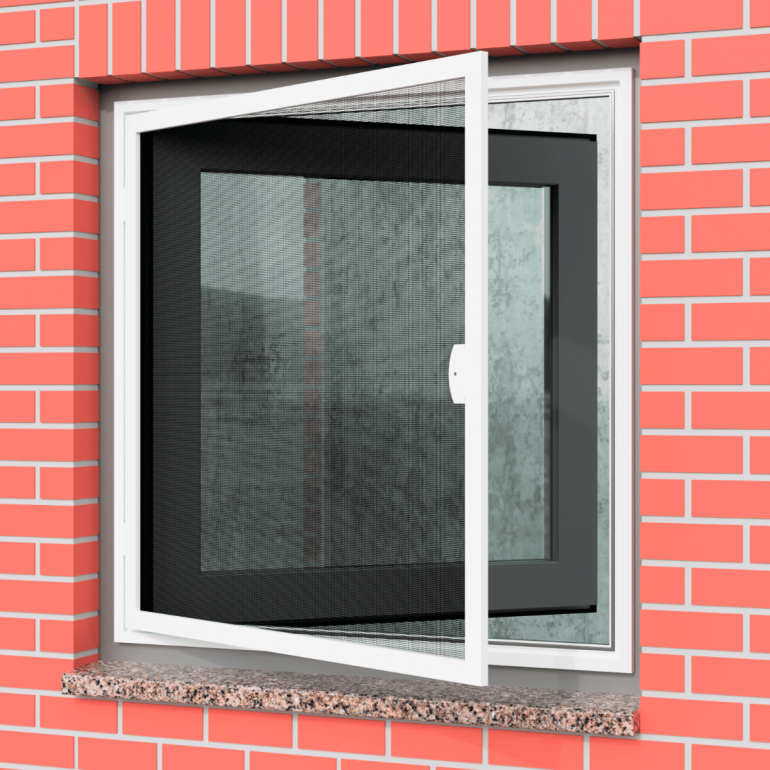

DRM Drehrahmen mit Montagerahmen für Fenster

Fliegengittter-Drehrahmen montagefertig, mit Montagerahmen umlaufend

Whatsapp-Chat starten
  • auspacken und einbauen
  • mit Rahmen leicht montierbar
  • Klebemontage möglich

Konfigurierbar in folgenden Rahmenfarben:


Maximal 7 Zeichen

Sonderpreis 186,16 € Regulärer Preis 206,84 €
Inkl. 19% MwSt., exkl. Versandkosten

Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt mit sämtlichen Einbaufällen:

Bestellbreite ermitteln

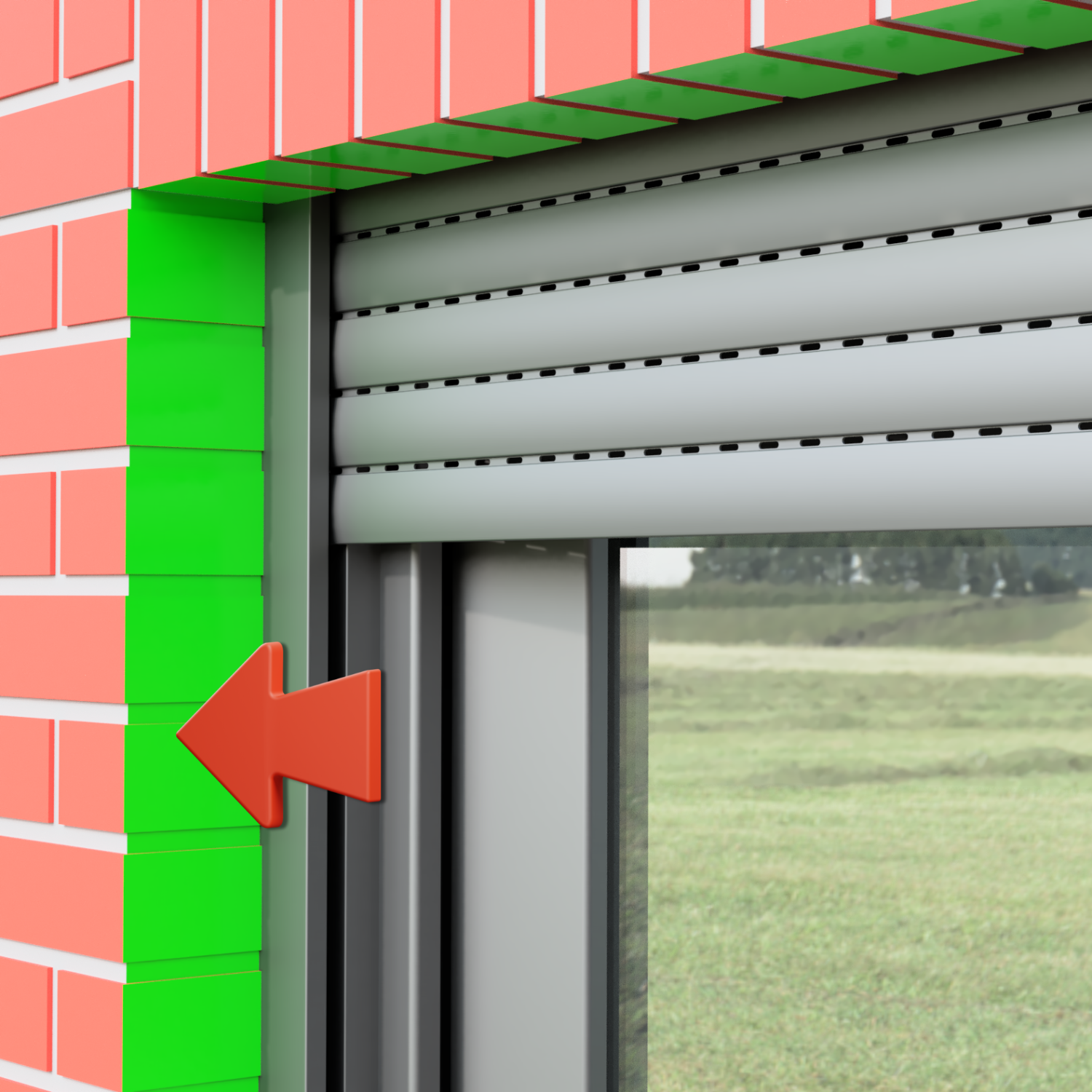

Fall 1: Leibungsmontage

  • Einbauverhältnisse: Prüfen Sie mit einer Wasserwaage, ob die seitlichen Leibungsflächen im Lot sind
  • Messen Sie die kleinste Breite in der Leibung, Maß B2 in der Zeichnung. Bei nicht lotrechten Flächen muss die Abweichung noch vom Maß abgezogen und bei Montage ausgeglichen werden.

  • Bestellbreite berechnen:

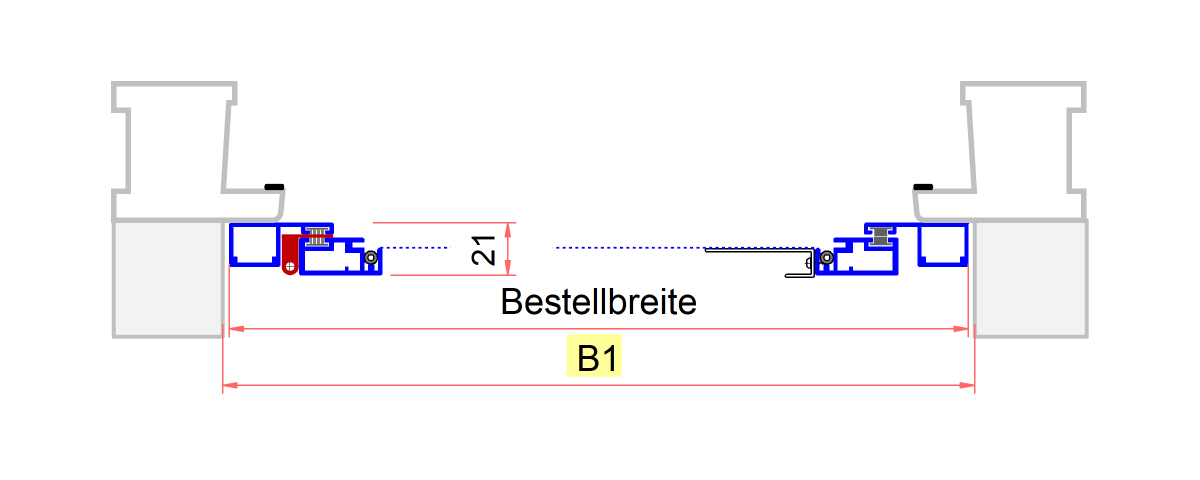

B1 - 4 mm = Bestellmaß Breite (Leibungsmontage)

Kontrolle: Bestellbreite darf nicht größer als die Laibung sein!!!

Hinweis: der Abzug ist für Toleranzen bzw. für Einsatz von Dichtband vorgesehen. Bei sehr geraden Flächen kann weniger abgezogen werden.

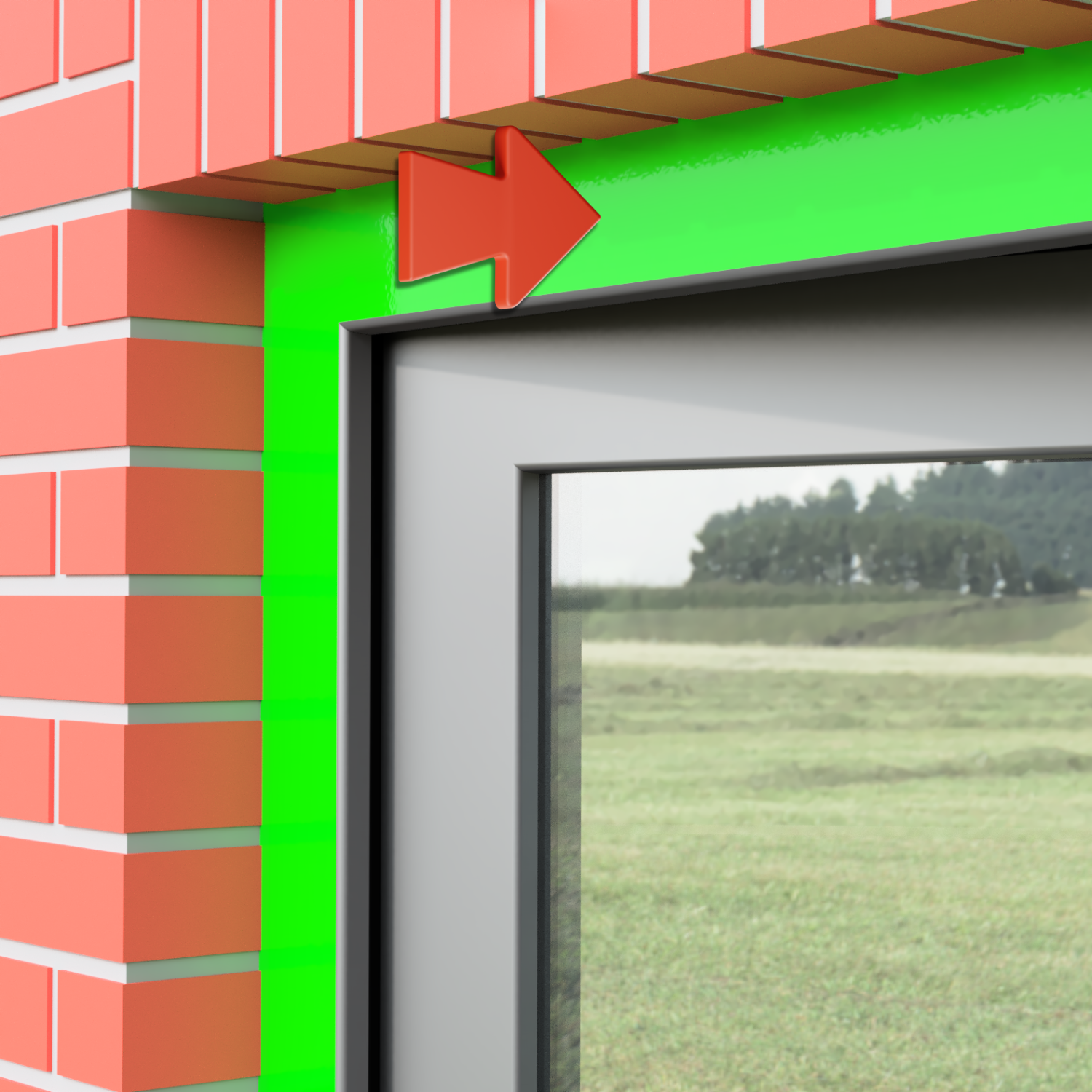

Fall 2: Montage auf Fensterrahmen

          • Messen Sie die Breite von jeweils dem Anfang der ebene Fläche B1
          • Bestellbreite berechnen:

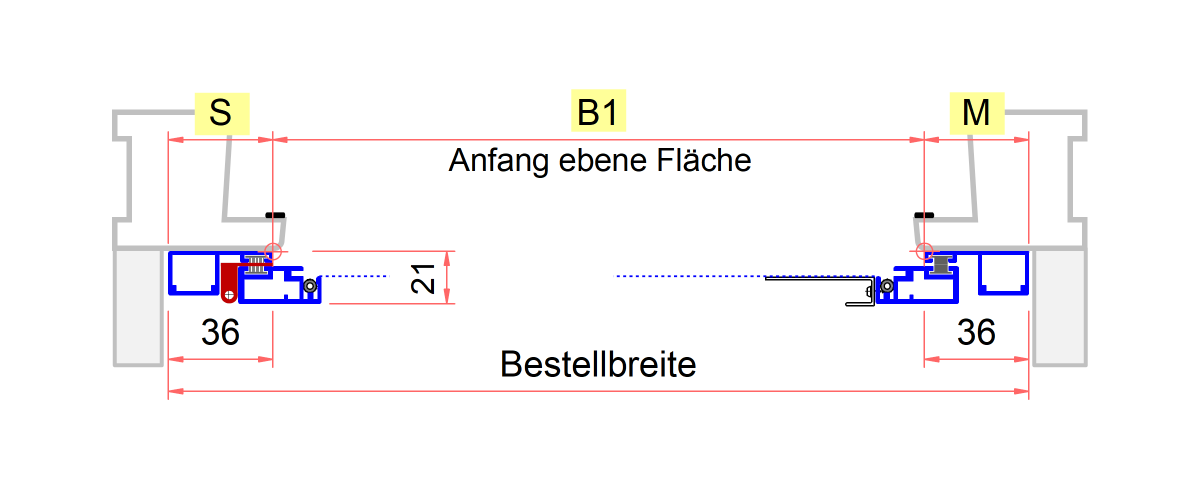

B2 +36 mm +36 mm = Bestellbreite (Fensterrahmenmontage)

Kontrolle: Bestellbreite darf nicht größer als die Laibung sein!!!



Berechnung bei wenig Auflagefläche

          • Messen Sie das kleinste Maß für die Breite, das Maß ist in der Zeichnung mit B1 angegeben.
          • Bestellbreite berechnen:

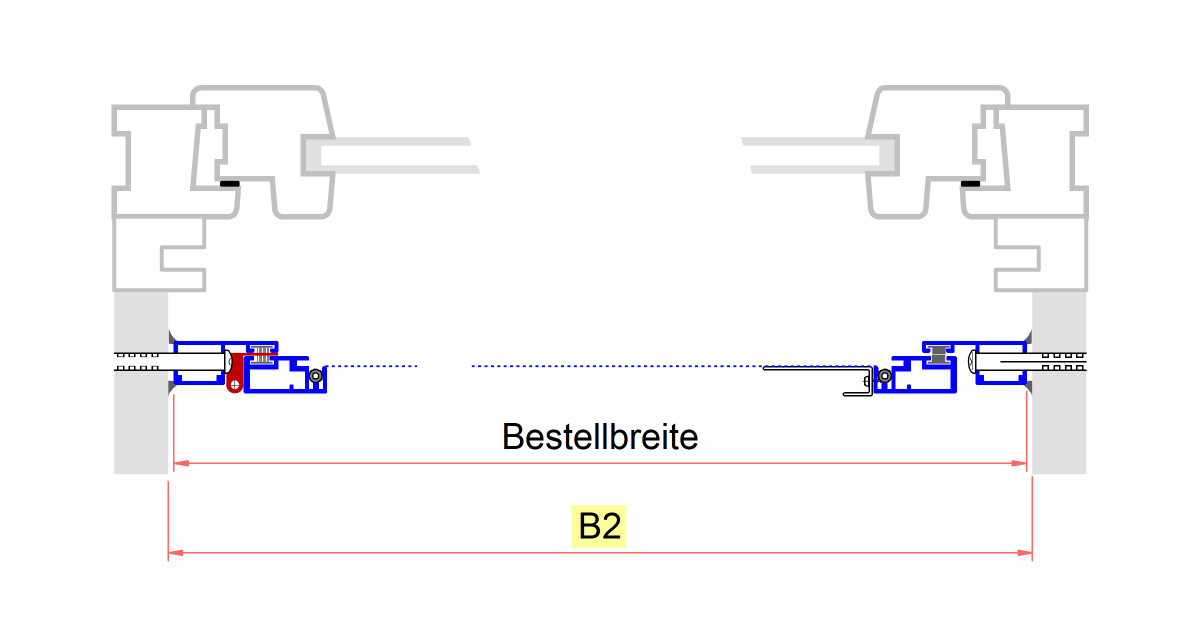

B2 - 4 mm = Bestellmaß Breite (Fensterrahmenmontage)

Kontrolle: Bestellbreite darf nicht größer als die Laibung sein!!!

Bestellhöhe ermitteln

Fall 1: Leibungsmontage




  • Einbauverhältnisse: Prüfen Sie mit einer Wasserwaage, ob Boden und Sturz in Waage sind.Legen Sie die geplante Einbauebene fest = Abstand vom Türelement (dabei evtl vorstehende Türgriffe o.ä. berücksichtigen)
  • Ermitteln Sie in der Einbauebene das kleinste Höhenmaß in der Leibung, das Maß ist in der Zeichnung mit H2 angegeben. Bei nicht waagerechten Flächen muß die Abweichung noch abgezogen und bei Montage ausgeglichen werden.
  • Bestellhöhe berechnen:



H1 - 4 mm= Bestellmaß Höhe (Laibungsmontage)

Hinweis: der Abzug ist für Toleranzen bzw. für Einsatz von Dichtband vorgesehen. Bei sehr geraden Flächen kann weniger abgezogen werden.

Fall 2: Fensterrahmenmontage

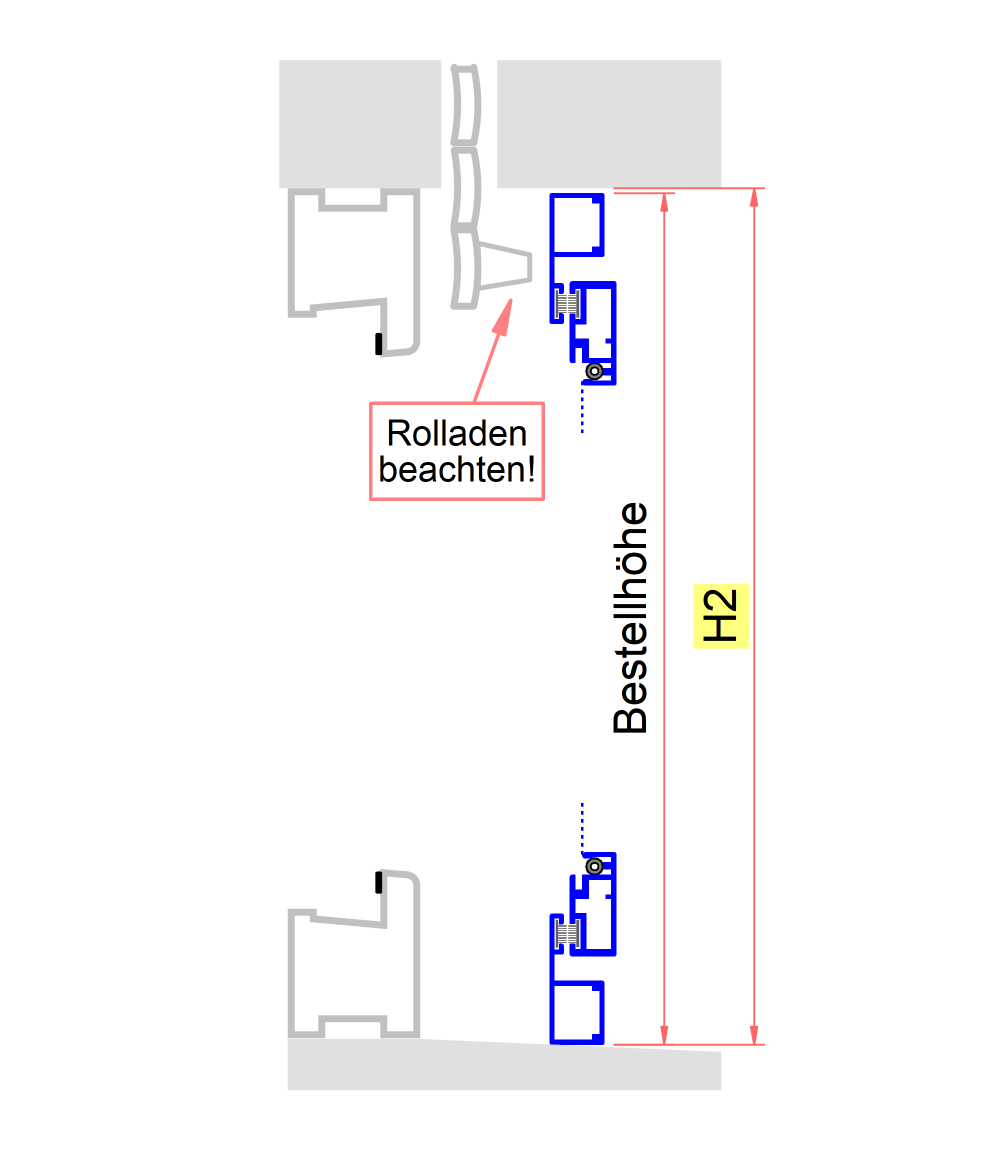

Hinweis: Unbedingt prüfen, ob Rolladenkante nicht im Schwenkbereich der Tür ist!



  • Höhenmaß ermitteln: Messen Sie das Maß H1 wie in der Zeichnung angegeben (Messpunkte beachten!)
  • Bestellhöhe berechnen:

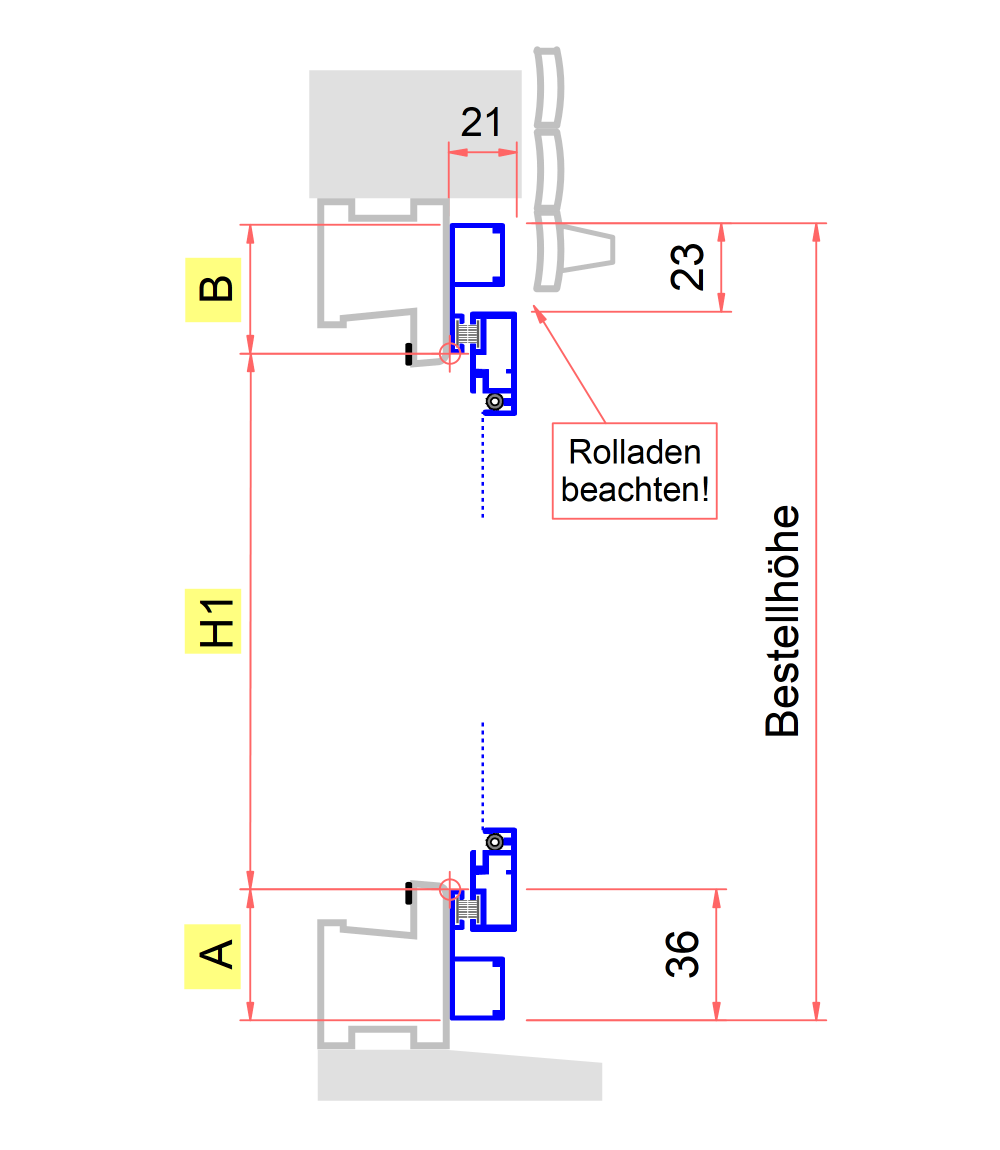

H2 + A + B = Bestellmaß Höhe (Fensterrahmenmontage)

Das Maß A sowie B sollte Maximal 36 mm und minimal 15 mm betragen.

Ausführung

Flügelprofile Aluminium 29 x 13,5 mm, mit Bürstendichtungen und Magnetband-Verschluss, Quersprosse 30 mm breit, gewebeteilend, Montagerahmenprofil 36 x 16 mm, Trittschutzsockel, optional Bürstenprofil unten, Rahmen komplett montiert, auf Gehrung doppelt verpresst, Gewebe nach Wahl

Lieferumfang

Montagefertiges Türelement, Befestigungsmaterial, Montageanleitung
