main product photo

PRR Insektenschutz-Pendelfenster | aufliegend | Fertigelement

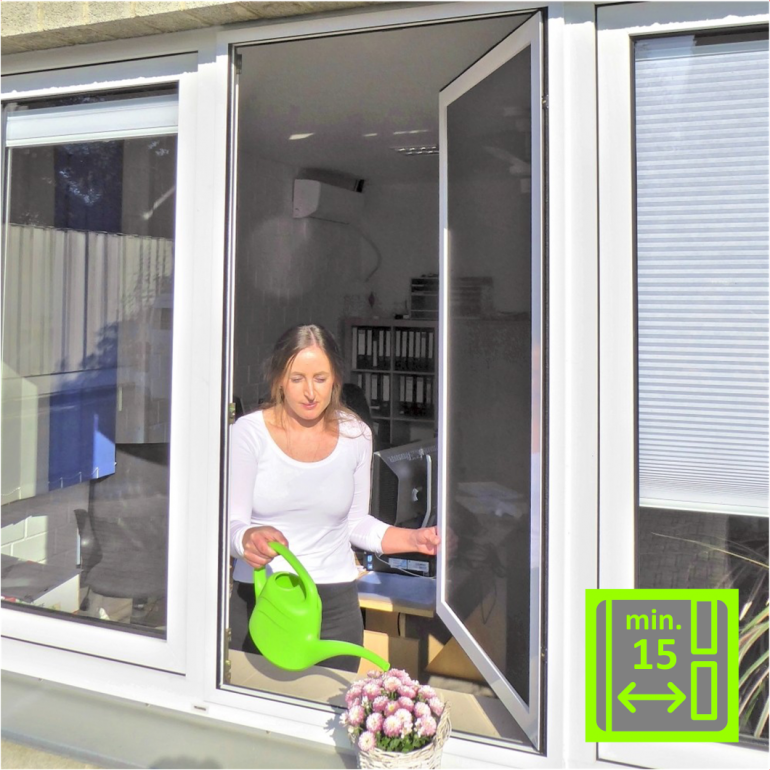

Insektenschutz-Pendelfenster,in beide Richtungen öffnend, montagefertig. Blumen gießen, um die Ecke schauen, Staubtuch auswedeln - alles sehr einfach mit dem Pendelrahmen.

Whatsapp-Chat starten
  • auspacken und montieren
  • hochwertige Ausführung
  • selbstschließend, Magnetarretierung




Konfigurierbar in folgenden Rahmenfarben:

251,36 €
Inkl. 19% MwSt., exkl. Versandkosten

Maximal 7 Zeichen

Aufmassanleitung

Aufmaßanleitung - Schritt für Schritt:

Bestellbreite ermitteln

Fall 1: Platz auf Rahmen beidseitig mehr als 30 mm


  1. Messen Sie die kleinste lichte Breite der Fensterrahmenöffnung = Maß B1 in der Zeichnung
  2. Bestellmaß Breite berechnen:
    B1 + 60 mm
  3. Kontrolle: Bestellbreite darf nicht größer sein als B1 + 60 mm

Fall 2: Platz auf Rahmen beidseitig weniger als 30 mm


  1. Messen Sie die Breite zwischen den seitlichen Begrenzungen (kleinstes Maß), siehe Zeichnung, das Maß ist mit B2 angegeben.
  2. Bestellmaß Breite berechnen:
    B2 - 2 mm

Fall 3: Platz auf Rahmen einseitig weniger als 30 mm

  1. Messen Sie die Breite zwischen der seitlichen Begrenzung und der Innenkante der Gegenseite, das Maß ist mit B3 angegeben. Mehrere Stellen messen und das kleinste Maß annehmen.
  2. Bestellmaß Breite berechnen:
    B3 + 28 mm

Bestellhöhe ermitteln

Fall 1: Platz auf Rahmen beidseitig mehr als 30 mm


  1. Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H1 angegeben.
  2. Bestellmaß Höhe berechnen:
    H1+A (max. 28mm) +B (max. 25mm)
    (Maß B beinhaltet einen Sicherheitsabzug)
  3. Kontrolle: Bestellhöhe darf nicht größer sein als H1 + 53 mm
  4. Nur bei Holzfenstern: Prüfen Sie gemäß der Zeichnung rechts, ob ein Zusatz-Bürstenprofil zur Spaltabdichtung erforderlich ist. Der Spalt muss mindestens 10 mm breit sein.


Fall 2: Platz auf Rahmen oben weniger als 25 mm


  1. Messen Sie die Höhe der lichten Rahmenöffnung, das Maß ist in der Zeichnung mit H2 angegeben.
  2. Bestellmaß Höhe berechnen:
    H2+A (max. 28 mm) - 2 mm Luft oben = H2 + 26 mm

Zusatzoption Stufenbohrungen


Der Einbaurahmen kann frontal auf den Fensterrahmen geschraubt werden, wo die Auflagebreite min. 15 mm beträgt.

Ermitteln Sie, an welchen Seiten diese Befestigung einsetzbar ist, siehe Zeichnung, und wählen Sie die passende Variante. Die Profile werden dann mit CNC-gefrästen Stufenbohrungen 7,5 / 4,0 mm geliefert.

Bei fehlender Auflage wird seitlich in die Rolladenführungen geschraubt, die Bohrungen im Rahmen sind bei Montage auszuführen. Die Verschraubung wird von den Abdeckprofilen im Rahmen verdeckt.

Bitte beachten Sie auch die Varianten zur Klebebefestigung.

Variante mit Klebeband

Hier können Sie die Rahmenteile mit rückseitigem Doppelklebeband bestellen.

Ansonsten dient das Klebeband als Montagehilfe oder kann teilweise die Verschraubung ersetzen, wenn die Klebung zusätzlich mit einer Silikonfuge gesichert wird.

Hinweise

Wichtige Hinweise zur Pendeltür - bitte beachten

Schwenkbereich

Um nach innen durchschwingen zu können, muß der Türflügel in jedem Fall kleiner sein als Ihre Türöffnung. Daher dürfen die in der Zeichnung angegebenen maximalen Auflagebreiten des Pendeltürrahmens (A,B,C,D) nicht überschritten werden.

Bitte beachten, das der Bezugspunkt für diese Maße die innere Kante des Türrahmens ist, was besonders bei stark abgerundeten oder abgeschrägten Türprofilen wichtig ist. Bei Holzfenstern muss unten die Oberkante der Regenschiene angenommen werden!


Ausführung

Flügelprofil Aluminium 45 x 13 mm, Rahmenprofil 28 x 13 mm, umlaufende Bürstendichtungen und Magnet-Verschluss, Rahmen komplett montiert, auf Gehrung doppelt verpresst, Gewebe nach Wahl

Lieferumfang

Montagefertiges Element, Befestigungsschrauben, Montageanleitung

Schreiben Sie eine Bewertung
Ihre Vorteile
  • Maß-Elemente einfach und sicher online kaufen!
  • Onlinebestellung ist zunächst unverbindlich
  • Änderungen noch 24 Stunden nach Erhalt der AB möglich
Zahlung



Versand
  •
Lieferzeit

Unsere Lieferzeit für Maßanfertigung beträgt aktuell 12 Werktage
