VRo-Z Insektenschutzrollo zum einhängen
Insektenschutzrollo zum Einhängen im Fenster. Dieses neuartige Rollo bildet durch die untere Querverbindung einen geschlossenen Rahmen, der mit schnellverriegelbaren Einhängewinkeln direkt im Fensterahmen eingesetzt wird.
- Montage ohne bohren und schrauben
- 5-Punkt-Befestigung
- funktionelle Kippverriegelung
- Federbremse für Soft-Rücklauf
Konfigurierbar in folgenden Rahmenfarben:
Downloads
Configure VRo-Z Insektenschutzrollo zum einhängen
Maße

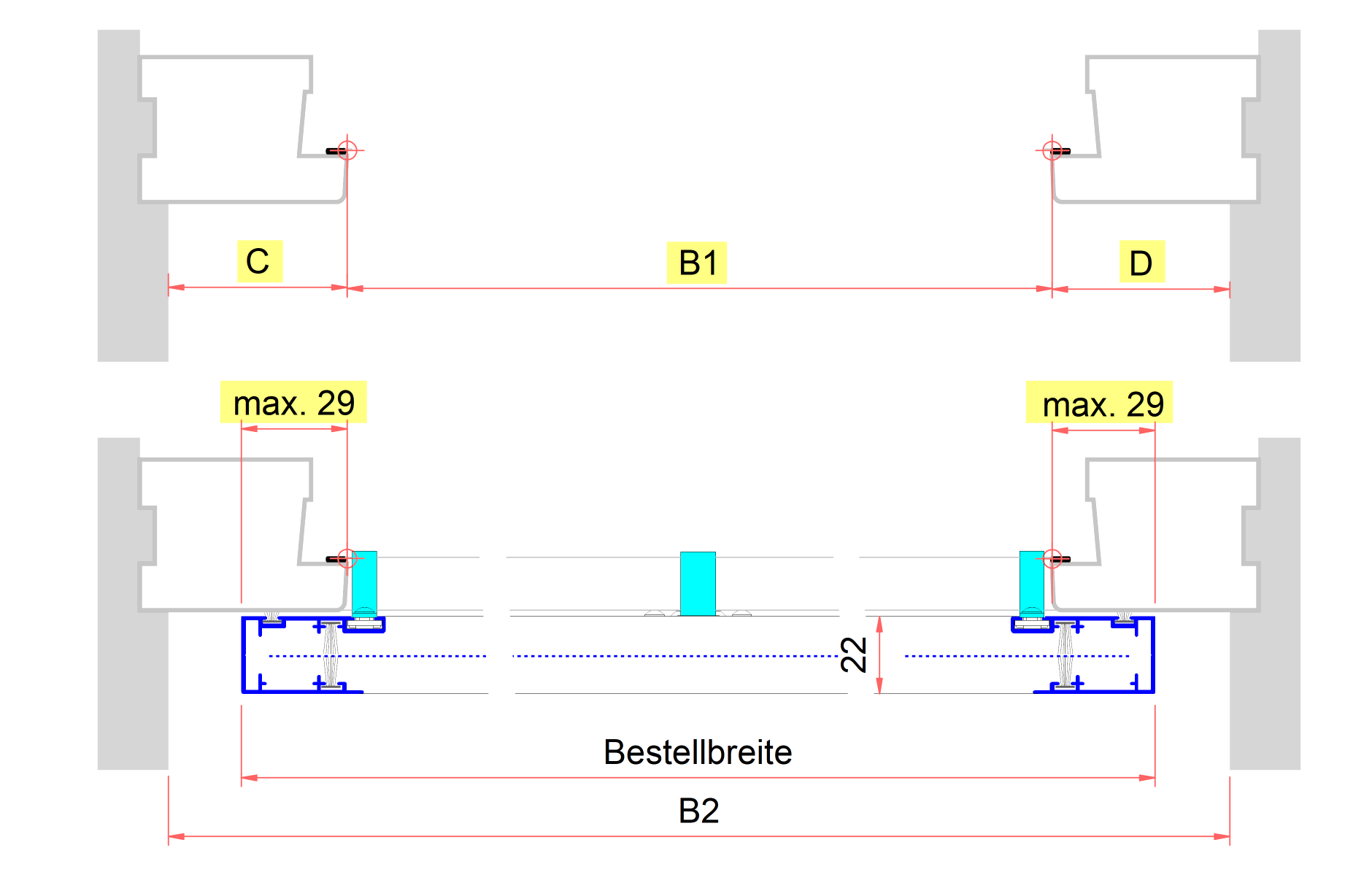

Bestellbreite ermitteln
- Breite messen: Messen Sie die Breite der Rahmenöffnung, Maß B1 in der Zeichnung. Die Messpunkte beachten
- Bestellmaß Breite berechnen:
bei seitlicher Auflage (C/D) mindestens 30 mm = B1 + 58 mm
bei seitlicher Auflage (C/D) kleiner als 30 mm= B1 + C + D*
*Die Auflagebreiten rechts und links können unterschiedlich sein (z.B. Doppelfenster). Unbedingt beachten: Das Bestellmaß muss kleiner sein als das Kontrollmaß B2. Die max. Auflage pro Seite darf 2,9 cm nicht überschreiten.Beispiel: B1 = 1100 mm, C=20 mm, D=6 mm - Berechnung: 1100 + 20+ 29 mm

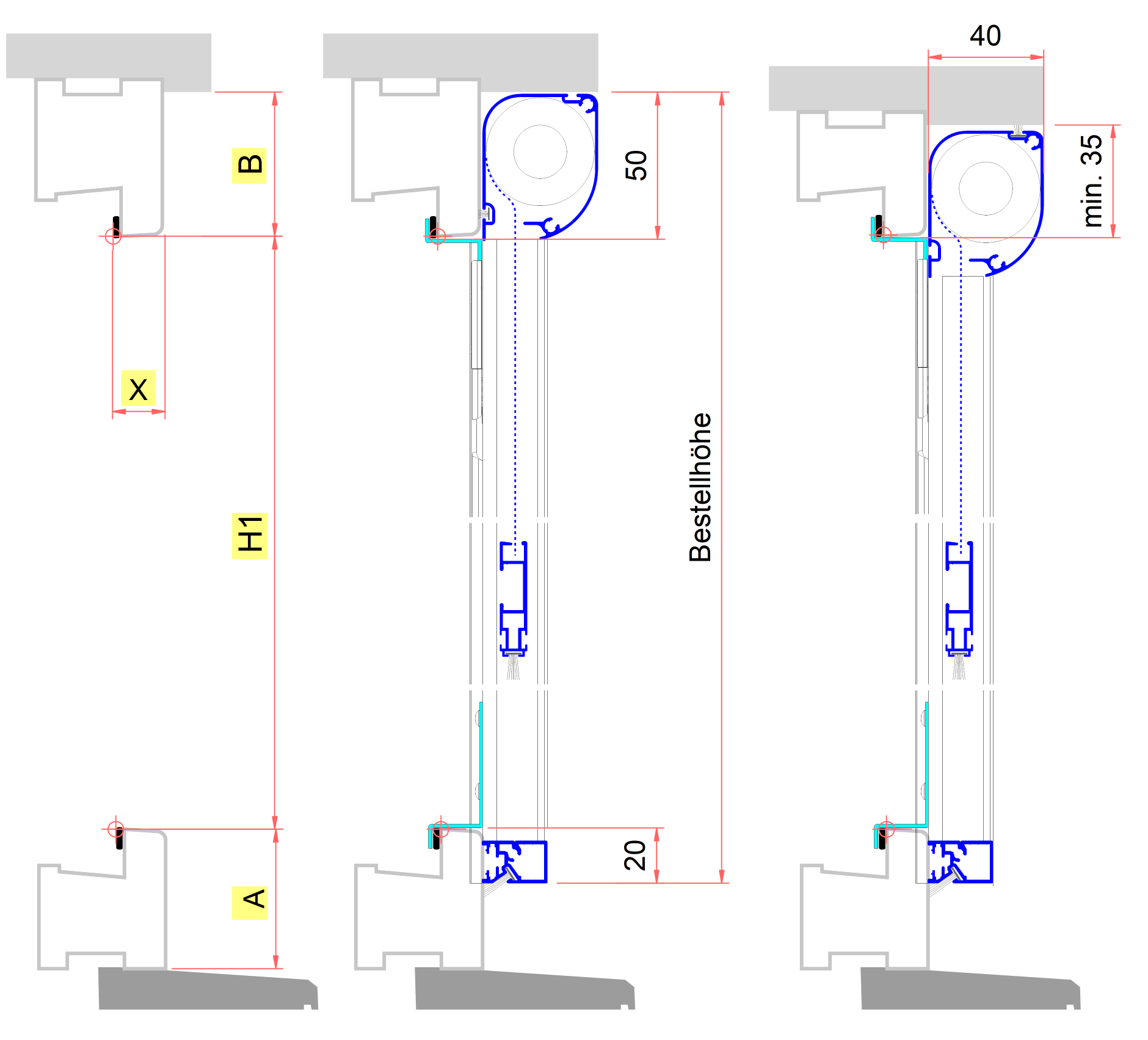

Bestellhöhe ermitteln:
- Messen Sie die Höhe der lichten Rahmenöffnung, Maß H1 in der Zeichnung.
- Messen Sie das Maß B außen bis unter den Sturz an der schmalsten Stelle
- Bestellhöhe berechnen:
H1 + B* + 20 mm
*Das Maß B sollte auch bei ausreichend Platz 5 cm nicht überschreiten, damit die Zugschiene erreichbar bleibt.
