Messen Sie vom Fensterrahmen bis zum Rolladenpanzer.

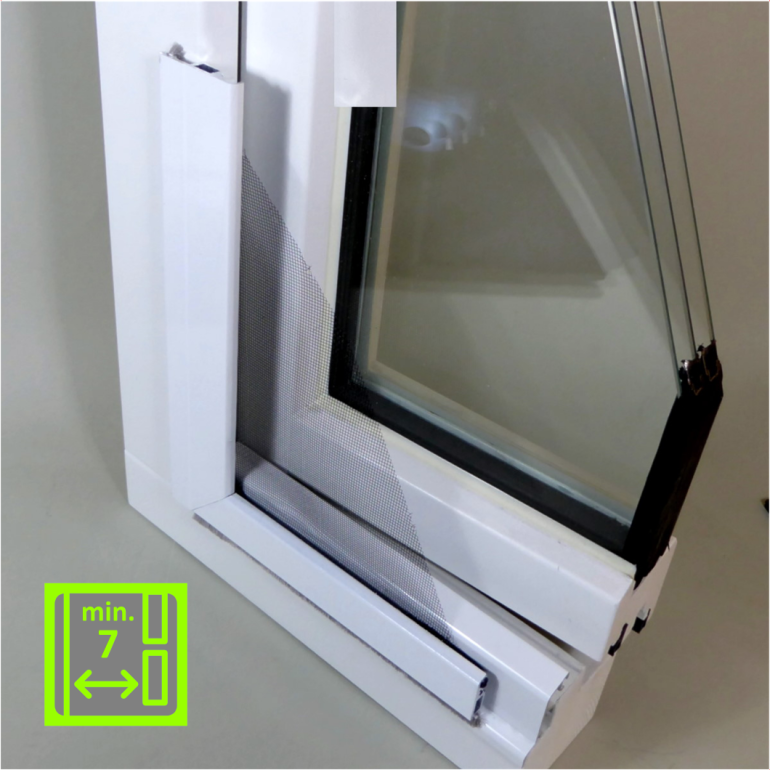

FSR-B Fliegengitter-Spannrahmen | halb versenkt | Fertigelement
Insektenschutz-Falzrahmen montagefertig, mit Einhängewinkeln und Schieberiegeln Oft einsetzbar bei flächenversetzen Holzfenstern
- stabiler breiter Rahmen
- nur 7 mm Platzbedarf
- für fast alle Holzfenster geeignet
- auch große Abmessungen
Konfigurierbar in folgenden Rahmenfarben:
Downloads
Configure FSR-B Fliegengitter-Spannrahmen | halb versenkt | Fertigelement
PLATZVERHÄLTNISSE PRÜFEN

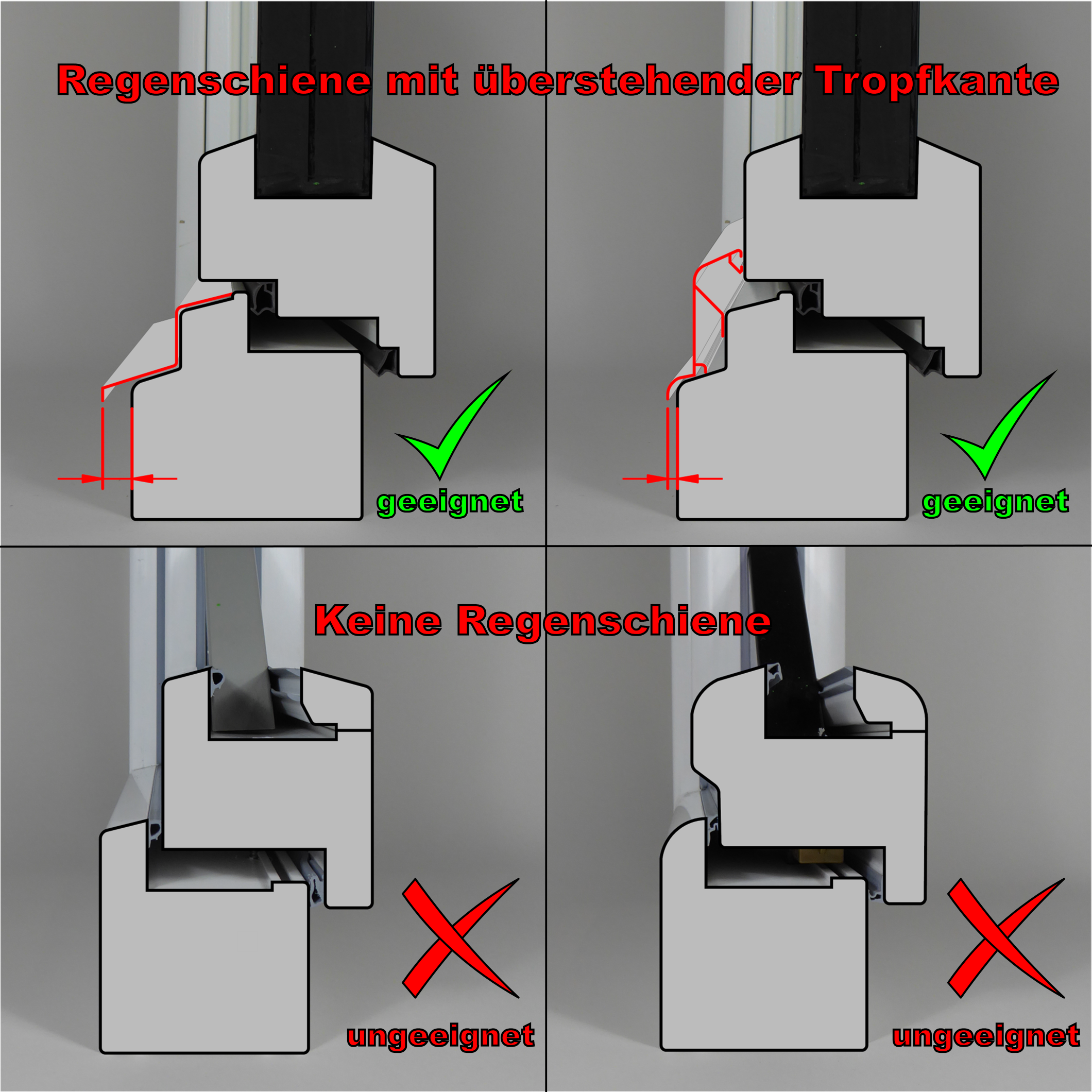

Regenschutzschiene prüfen
Prüfen Sie ob Ihr Fenster ein Regenschutzschine mit überstehender Tropfkante besitzt.
Masse

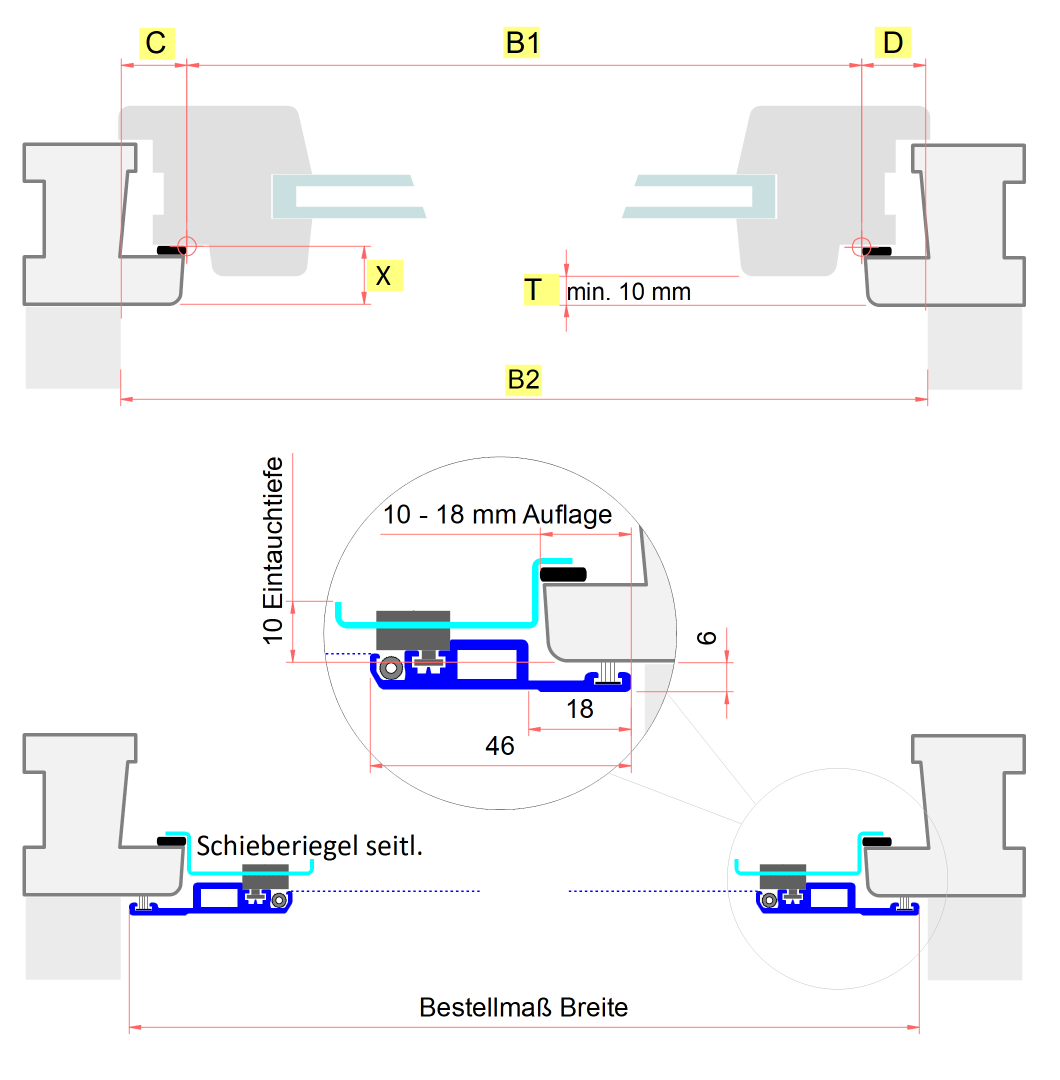

Bestellbreite ermitteln:
- Messen Sie die Breite der lichten Rahmenöffnung, Maß B1 in der Zeichnung
- Ermitteln Sie die Maße C und D (diese können auch unterschiedlich sein, z.B. Doppelfenster, eine Seite Rolladenführung)
- Bestellmaß Breite berechnen:
B1 + C + D (bei voller Auflage 17 + 17 mm) = Bestellbriete
*Die seitliche Auflage kann bei Platzmangel bis auf 10 mm pro Seite reduziert werden.
- Kontrolle: Die Bestellbreite muss kleiner sein als das kleinste Maß zwischen den seitlichen Begrenzungen (B2). Pro Seite darf die Auflage ab Innenkante 18 mm nicht überschreiten.

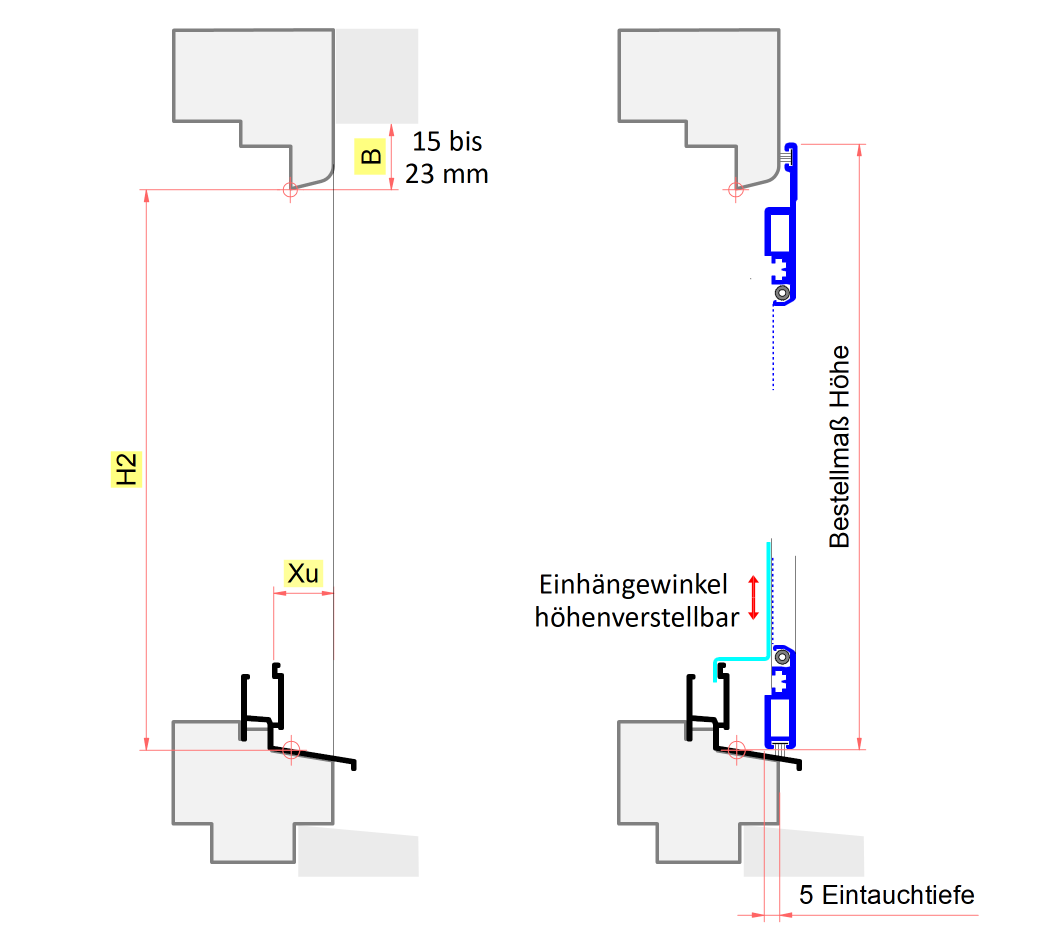

Bestellhöhe ermitteln:
- Messen Sie die Höhe der lichten Rahmenöffnung, Maß H2 in der Zeichnung
- Bestellmaß Höhe berechnen:
H2 + 17 mm (Bestellhöhe bei voller Auflage) = BestellhöheH2 + 10 mm (Bestellhöhe mit Mindestauflage) = Bestellhöhe
Befestigung

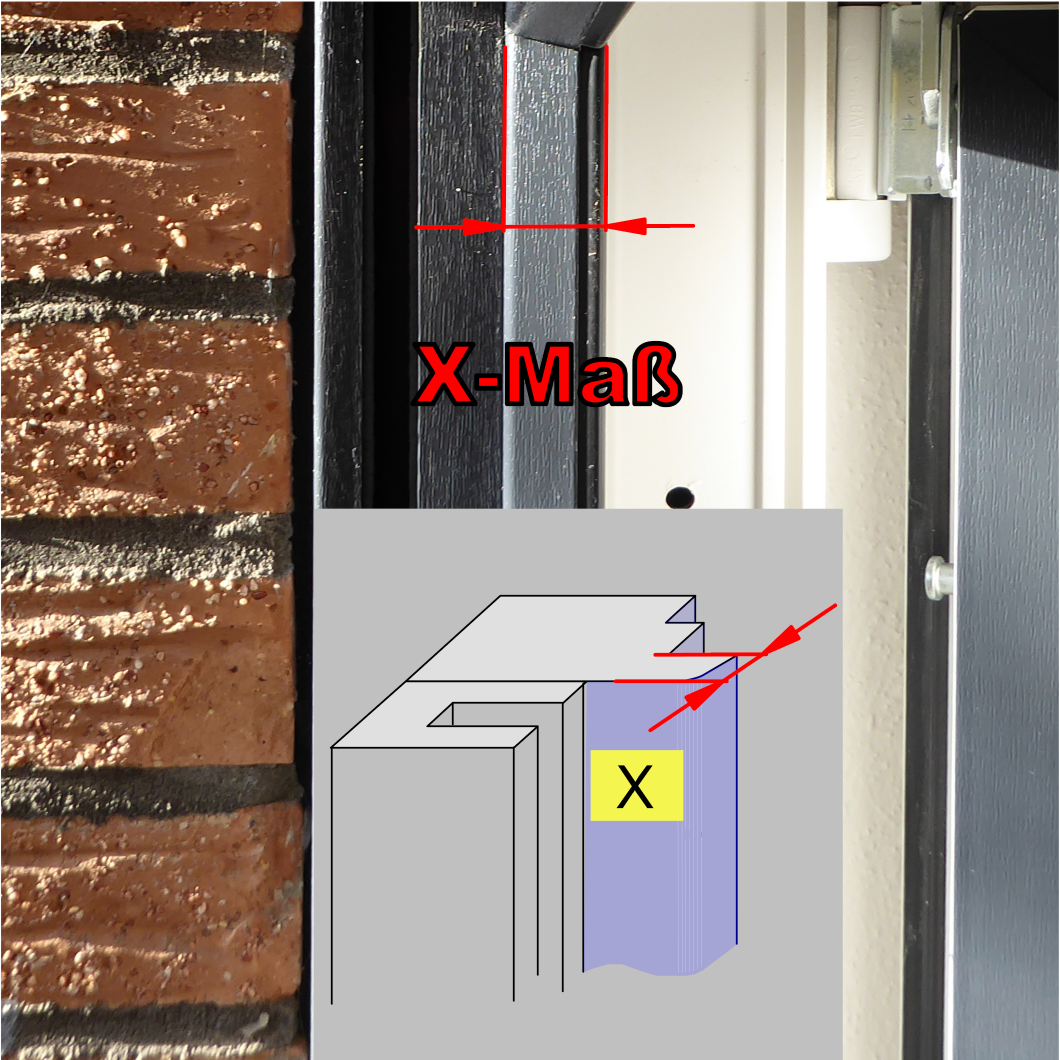

Messen Sie die Rahmenkante inkl. Dichtung (falls vorhanden)

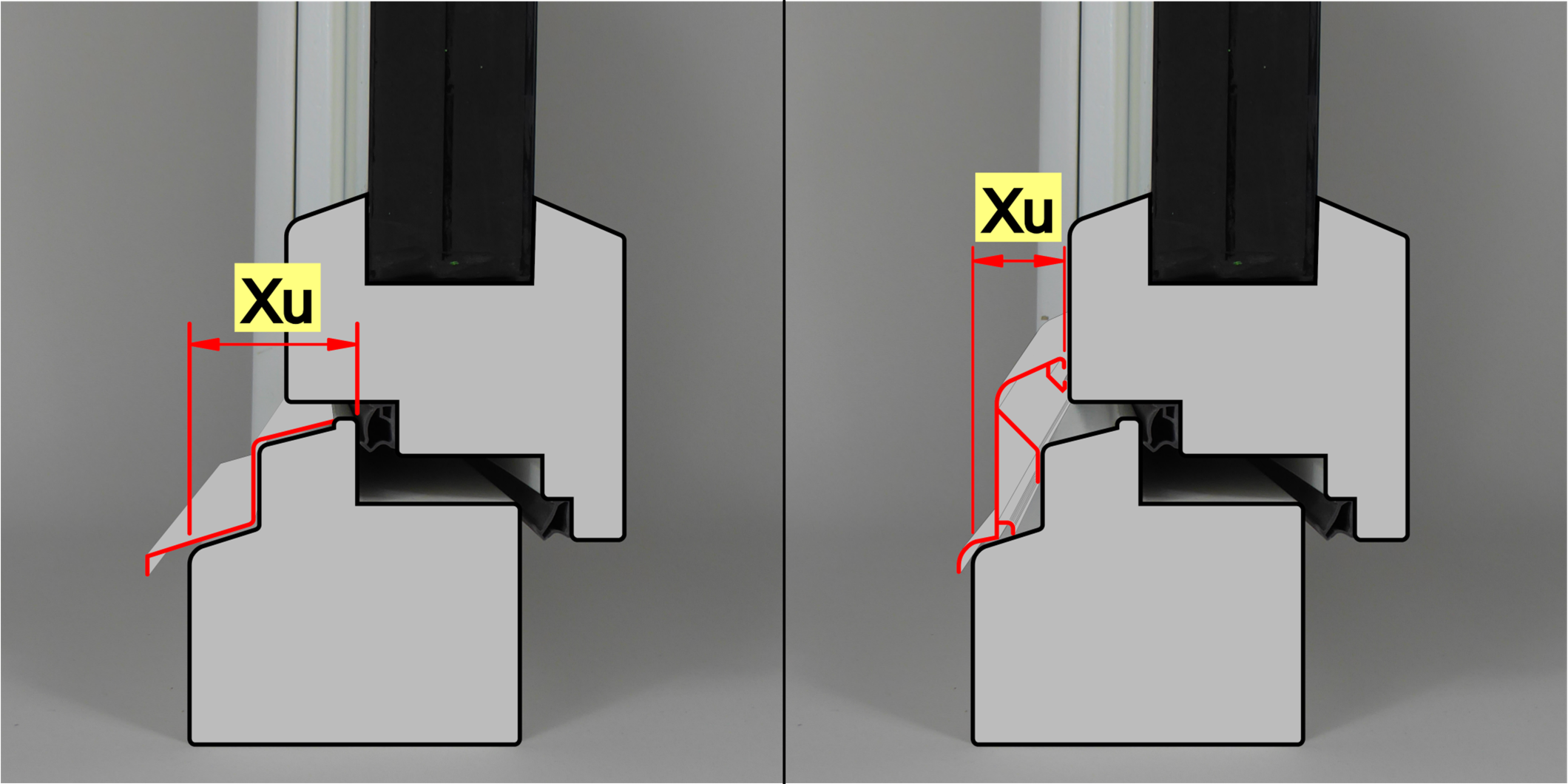

Messen Sie den Abstand von der Außenfläche Rahmen - Innenkante Regenschiene
Optionen
*Ihr Spannrahmen wird mit insgesamt 4 Schieberiegeln geliefert
Bei Rahmen über 160 cm Höhe sind die Zusatzriegel zu empfehlen (6-Punkt-Befestigung)
Material
schwarz
grau
Hi-Trans
Polltex
Kennzeichnung
Maße geprüft?
