PL18-2 Insektenschutz-Doppelplissee | Montage hinter dem Rolladen

Mehr Ansichten

Bei der Farbauswahl "sonder" bitte über folgenden Link den gewünschten Farbton auswählen:

Sonderfarbe zum Warenkorb hinzufügen


Farbübersicht

Bestellbreite laut Zeichnung in cm, z.B. 89,4

Bestellhöhe laut Zeichnung in cm, z.B. 211,3

Maximale Anzahl von Ziffern oder Zeichen: 7

Hier können Sie die Position des konfigurierten Insektenschutzelements bestimmen (z.B. Wohn.,Schlaf...).

Die angegebenen Positionen werden auf den Fertigungsaufklebern vermerkt. So ist eine einfache und schnelle Zuordnung der einzelnen Elemente bei der Montage oder dem Zusammenbau möglich.

Falls hier keine Angaben gemacht werden, kennzeichnen wir die Positionen automatisch mit forlaufenden Nummern (z.B. Pos. 1, Pos. 2 usw).

+14,60 €

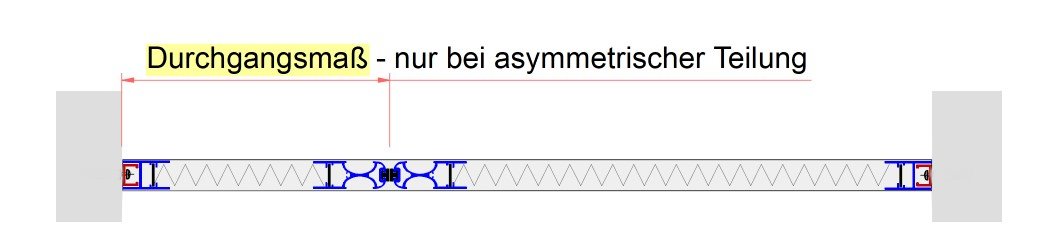

Nur bei asymmetrischer Teilung: Geben sie das Maß laut Zeichnung für eine Seite an (welche Seite - rechts / links spielt keine Rolle, Einbau beliebig)

Hiermit bestätigen Sie das die in die Eingabefelder "Breite" und "Höhe" eingetragenen Bestellmaße nach der unten angezeigten Aufmaßanleitung berechnet wurden.

Bitte tragen Sie dort keine lichten Maße ein!

Maßgefertigte Insektenschutzelemente können nicht umgetauscht oder zurückgenommen werden.

* Pflichtfelder

PL18-2 Insektenschutz-Doppelplissee | Montage hinter dem Rolladen

Regulärer Preis: 405,21 €

Special Price 380,90 €

Inkl. 19% USt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Lieferzeit: mind. 4 Wochen bis Versand

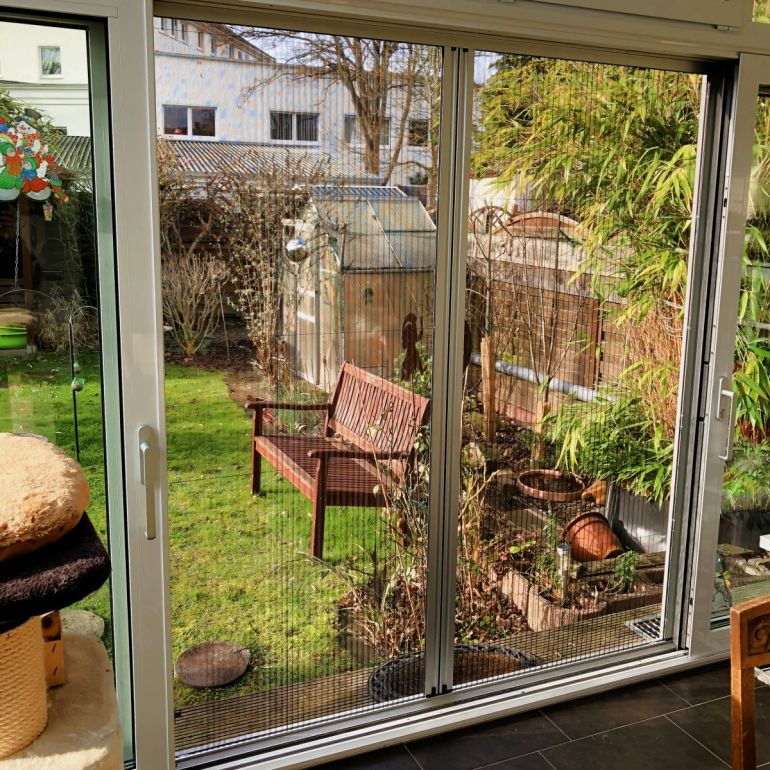

Doppel-Plissee, von der Mitte aus zu jeder Seite zu öffnen.
Montage hinter Rolläden mit min. 19 mm Abstand, Befestigung seitl. an Rolladenführungen.

- Leichter Lauf, gute Optik
- hochwertiges Produkt
- integrierte Griffmulden
- einfache Montage
- flache Bodenschiene
zur Aufmaßzeichnung
ODER

Beschreibung

Details

Download_Aufmaßzeichnung [PDF]    Download_Montageanleitung [PDF]

Plissee 18 mm hinter Rolladen

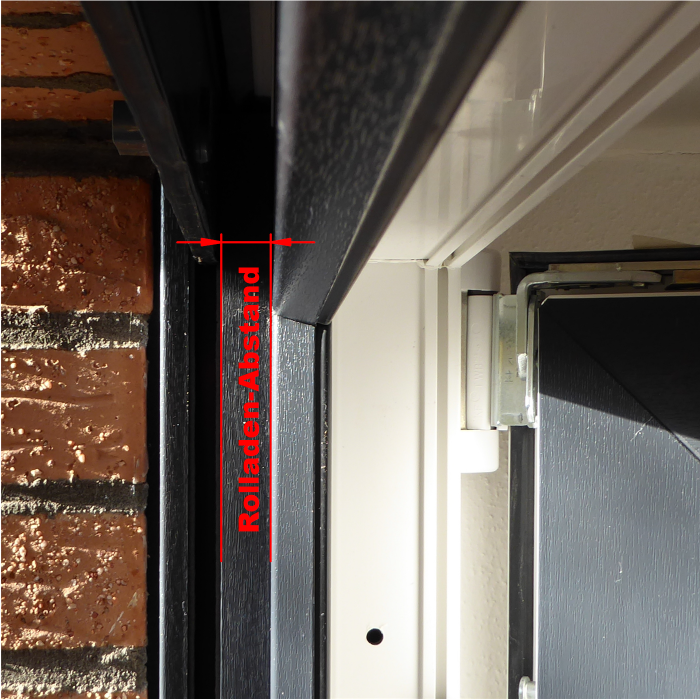

Bitte zuerst Rolladenabstand prüfen - min. 1,9 cm erforderlich (Bauhöhe Plissee = 1,8 cm)

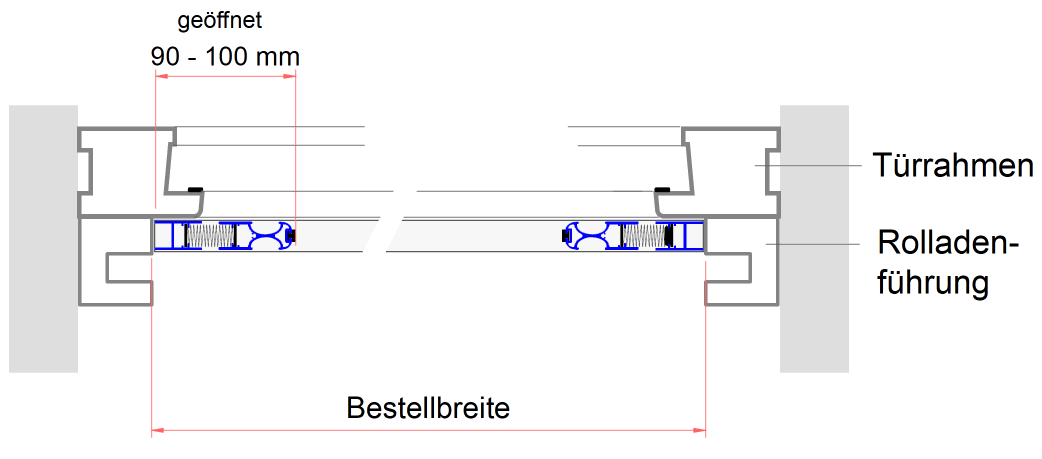

So ermitteln Sie die Bestellbreite:

1.) Auf der Zeichnung ist die Rolladenfühung, der Türrahmen und das Plissee als Horizontalschnitt dargestellt. Der Fokus liegt auf den Seitenflächen der Rolladenführungen zwischen Rolladen und Türrahmen.

2.) Messen Sie den Abstand zwischen den Führungsschienen unten-mitte-oben. Das kleinste Maß ist das Bestellmaß für die Breite.


Plissee 18 mm hinter Rolladen

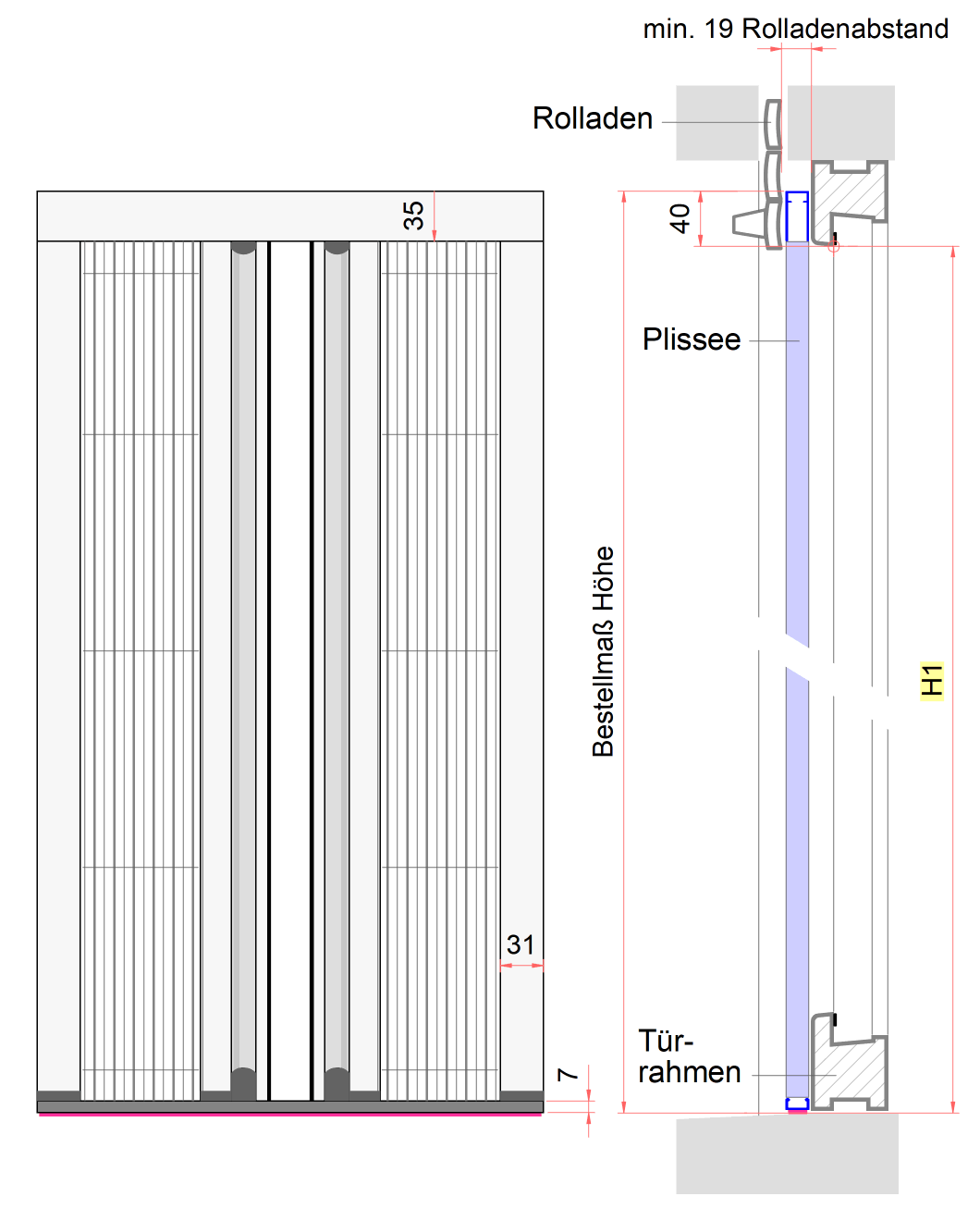

So ermitteln Sie die Bestellhöhe:

1.) Nehmen Sie das Maß H1 vom Boden bis unter die obere Innenkante des Türrahmens.

2.) Bestellhöhe berechnen:

Bestellmaß HöheH1 + 4 cm



Schräge Fensterbank / Türschwelle:

Die Bodenschiene muss bei normaler Abschrägung nicht unterlegt werden, eine leichte Schrägstellung beeinträchtigt die Funktion des Plissees nicht.




Spezial-Montage bei vorspringender Schwelle

Bei manchen Türen hat man eine Alu-Kantenschutz-Schwelle, die gegenüber dem Türrahmen 3 - 5 mm vorspringt. Eine Montage vor dieser Schwelle kann dazu führen, das der Rolladenabstand nich mehr ausreicht, da der Vorsprung zu der Dicke des Plissees (18 mm) dazukommt.

In diesem Fall kann ein Zusatzwinkel bestellt werden, mit dem  direkt auf der Türschwelle eine um 14 mm verbreiterte Montagefläche für die Bodenschiene geschaffen wird.

Bitte beachten Sie:

1.) Das Maß H1 muss in diesem Fall ab Oberkante des unteren Türrahmen-Querstücks gemessen werden.

2.) Der Rolladenabstand muss mindestens 19 mm + Vorsprung der Schwelle betragen.



Zusatzinformation

Montageart
aufliegend
Fertigungsart
Bausatz lang
Insektenschutz-Bauart
zweiteilig
Lieferung als
Maßelement vormontiert / zerlegt
Breite der abzudeckenden Türfläche ca.
100 - 320 cm Plissee 2teilig

Ausführung

Alu pulverbeschichtet bzw. eloxiert, 18 mm Bauhöhe

Lieferumfang

Auf Maß gefertigt, inkl. Befestigungsmaterial, Montageanleitung
